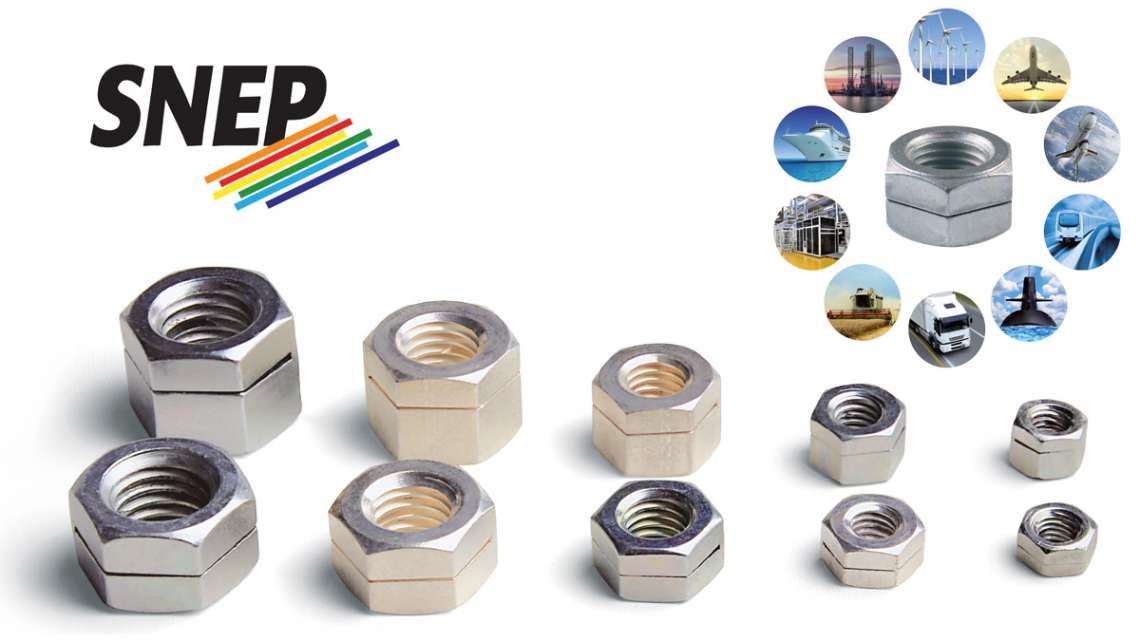

“SNEP” – Principle mechanical function:
The self-locking function is obtained by an axial deformed slot.
The metal above the slot is set to de-pitch the threads so that when the nut is tightened on to a bolt, the thread is gripped on the flank.
Serie ESNH100
Art.-No. | Dimensions | Material |
---|---|---|
ESNH100M4X70A2 | height: 4 mm; SW: 7 mm | Stainless steel V2A |
ESNH100M5X80A2 | height: 5 mm; SW: 8 mm | Stainless steel V2A |
ESNH100M6X100A2 | height: 6 mm; SW: 10 mm | Stainless steel V2A |
ESNH100M8X125A2 | height: 8 mm; SW: 13 mm | Stainless steel V2A |
ESNH100M10X150A2 | height: 10 mm; SW: 16 mm | Stainless steel V2A |
ESNH100M12X175A2 | height: 12 mm; SW: 18 mm | Stainless steel V2A |
ESNH100M14X200A2 | height: 14 mm; SW: 21 mm | Stainless steel V2A |
ESNH100M16X200A2 | height: 16 mm; SW: 24 mm | Stainless steel V2A |
ESNH100M18X250A2 | height: 18 mm; SW: 27 mm | Stainless steel V2A |
ESNH100M20X250A2 | height: 20 mm; SW: 30 mm | Stainless steel V2A |
ESNH100M22X250A2 | height: 22 mm; SW: 34 mm | Stainless steel V2A |
ESNH100M24X300A2 | height: 24 mm; SW: 36 mm | Stainless steel V2A |
ESNH100M27X300A2 | height: 27 mm; SW: 41 mm | Stainless steel V2A |
Serie ESNH100
Art.-No. | Dimensions | Material |
---|---|---|
ESNH100M4X70A4 | height: 4 mm; SW: 7 mm | Stainless steel V4A |
ESNH100M5X80A4 | height: 5 mm; SW: 8 mm | Stainless steel V4A |
ESNH100M6X100A4 | height: 6 mm; SW: 10 mm | Stainless steel V4A |
ESNH100M8X125A4 | height: 8 mm; SW: 13 mm | Stainless steel V4A |
ESNH100M10X150A4 | height: 10 mm; SW: 16 mm | Stainless steel V4A |
ESNH100M12X175A4 | height: 12 mm; SW: 18 mm | Stainless steel V4A |
ESNH100M14X200A4 | height: 14 mm; SW: 21 mm | Stainless steel V4A |
ESNH100M16X200A4 | height: 16 mm; SW: 24 mm | Stainless steel V4A |
ESNH100M18X250A4 | height: 18 mm; SW: 27 mm | Stainless steel V4A |
ESNH100M20X250A4 | height: 20 mm; SW: 30 mm | Stainless steel V4A |
ESNH100M22X250A4 | height: 22 mm; SW: 34 mm | Stainless steel V4A |
ESNH100M24X300A4 | height: 24 mm; SW: 36 mm | Stainless steel V4A |
ESNH100M27X300A4 | height: 27 mm; SW: 41 mm | Stainless steel V4A |
Serie ESNH100
Art.-No. | Dimensions | Material |
---|---|---|
ESNH100M5X80R60Z | height: 5 mm; SW: 8 mm | galvanised; CrVI-free passivated |
ESNH100M6X100R60 | height: 6 mm; SW: 10 mm | galvanised; CrVI-free passivated |
ESNH100M8X125R60 | height: 8 mm; SW: 13 mm | galvanised; CrVI-free passivated |
ESNH100M10X150R6 | height: 10 mm; SW: 16 mm | galvanised; CrVI-free passivated |
ESNH100M12X175R6 | height: 12 mm; SW: 18 mm | galvanised; CrVI-free passivated |
ESNH100M14X200R6 | height: 14 mm; SW: 21 mm | galvanised; CrVI-free passivated |
ESNH100M16X200R6 | height: 16 mm; SW: 24 mm | galvanised; CrVI-free passivated |
ESNH100M18X250R6 | height: 18 mm; SW: 27 mm | galvanised; CrVI-free passivated |
ESNH100M20X250R6 | height: 20 mm; SW: 30 mm | galvanised; CrVI-free passivated |
ESNH100M22X250R6 | height: 22 mm; SW: 34 mm | galvanised; CrVI-free passivated |
ESNH100M24X300R6 | height: 24 mm; SW: 36 mm | galvanised; CrVI-free passivated |
ESNH100M27X300R6 | height: 27 mm; SW: 41 mm | galvanised; CrVI-free passivated |
Serie ESNH100
Art.-No. | Dimensions | Material |
---|---|---|
ESNH100M5X80R80Z | height: 5 mm; SW: 8 mm | galvanised; CrVI-free passivated |
ESNH100M6X100R80 | height: 6 mm; SW: 10 mm | galvanised; CrVI-free passivated |
ESNH100M8X125R80 | height: 8 mm; SW: 13 mm | galvanised; CrVI-free passivated |
ESNH100M10X150R8 | height: 10 mm; SW: 16 mm | galvanised; CrVI-free passivated |
ESNH100M12X175R8 | height: 12 mm; SW: 18 mm | galvanised; CrVI-free passivated |
ESNH100M14X200R8 | height: 14 mm; SW: 21 mm | galvanised; CrVI-free passivated |
ESNH100M16X200R8 | height: 16 mm; SW: 24 mm | galvanised; CrVI-free passivated |
ESNH100M18X250R8 | height: 18 mm; SW: 27 mm | galvanised; CrVI-free passivated |
ESNH100M20X250R8 | height: 20 mm; SW: 30 mm | galvanised; CrVI-free passivated |
ESNH100M22X250R8 | height: 22 mm; SW: 34 mm | galvanised; CrVI-free passivated |
ESNH100M24X300R8 | height: 24 mm; SW: 36 mm | galvanised; CrVI-free passivated |
ESNH100M27X300R8 | height: 27 mm; SW: 41 mm | galvanised; CrVI-free passivated |
Serie ESNH130
Art.-No. | Dimensions | Material |
---|---|---|
ESNH130M4X70A2 | height: 5,2 mm; SW: 7 mm | Stainless steel V2A |
ESNH130M5X80A2 | height: 6,5 mm; SW: 8 mm | Stainless steel V2A |
ESNH130M6X100A2 | height: 7,8 mm; SW: 10 mm | Stainless steel V2A |
ESNH130M8X125A2 | height: 10,4 mm; SW: 13 mm | Stainless steel V2A |
ESNH130M10X150A2 | height: 13 mm; SW: 16 mm | Stainless steel V2A |
ESNH130M12X175A2 | height: 15,6 mm; SW: 18 mm | Stainless steel V2A |
ESNH130M14X200A2 | height: 18,2 mm; SW: 21 mm | Stainless steel V2A |
ESNH130M16X200A2 | height: 20,8 mm; SW: 24 mm | Stainless steel V2A |
ESNH130M18X250A2 | height: 23,4 mm; SW: 27 mm | Stainless steel V2A |
ESNH130M20X250A2 | height: 26 mm; SW: 30 mm | Stainless steel V2A |
ESNH130M22X250A2 | height: 28,6 mm; SW: 34 mm | Stainless steel V2A |
ESNH130M24X300A2 | height: 31,2 mm; SW: 36 mm | Stainless steel V2A |
ESNH130M27X300A2 | height: 35,1 mm; SW: 41 mm | Stainless steel V2A |
Serie ESNH130
Art.-No. | Dimensions | Material |
---|---|---|
ESNH130M4X70A4 | height: 5,2 mm; SW: 7 mm | Stainless steel V4A |
ESNH130M5X80A4 | height: 6,5 mm; SW: 8 mm | Stainless steel V4A |
ESNH130M6X100A4 | height: 7,8 mm; SW: 10 mm | Stainless steel V4A |
ESNH130M8X125A4 | height: 10,4 mm; SW: 13 mm | Stainless steel V4A |
ESNH130M10X150A4 | height: 13 mm; SW: 16 mm | Stainless steel V4A |
ESNH130M12X175A4 | height: 15,6 mm; SW: 18 mm | Stainless steel V4A |
ESNH130M14X200A4 | height: 18,2 mm; SW: 21 mm | Stainless steel V4A |
ESNH130M16X200A4 | height: 20,8 mm; SW: 24 mm | Stainless steel V4A |
ESNH130M18X250A4 | height: 23,4 mm; SW: 27 mm | Stainless steel V4A |
ESNH130M20X250A4 | height: 26 mm; SW: 30 mm | Stainless steel V4A |
ESNH130M22X250A4 | height: 28,6 mm; SW: 34 mm | Stainless steel V4A |
ESNH130M24X300A4 | height: 31,2 mm; SW: 36 mm | Stainless steel V4A |
ESNH130M27X300A4 | height: 35,1 mm; SW: 41 mm | Stainless steel V4A |
Serie ESNH130
Art.-No. | Dimensions | Material |
---|---|---|
ESNH130M5X80R60Z | height: 6,5 mm; SW: 8 mm | galvanised; CrVI-free passivated |
ESNH130M6X100R60 | height: 7,8 mm; SW: 10 mm | galvanised; CrVI-free passivated |
ESNH130M8X125R60 | height: 10,4 mm; SW: 13 mm | galvanised; CrVI-free passivated |
ESNH130M10X150R6 | height: 13 mm; SW: 16 mm | galvanised; CrVI-free passivated |
ESNH130M12X175R6 | height: 15,6 mm; SW: 18 mm | galvanised; CrVI-free passivated |
ESNH130M14X200R6 | height: 18,2 mm; SW: 21 mm | galvanised; CrVI-free passivated |
ESNH130M16X200R6 | height: 20,8 mm; SW: 24 mm | galvanised; CrVI-free passivated |
ESNH130M18X250R6 | height: 23,4 mm; SW: 27 mm | galvanised; CrVI-free passivated |
ESNH130M20X250R6 | height: 26 mm; SW: 30 mm | galvanised; CrVI-free passivated |
ESNH130M22X250R6 | height: 28,6 mm; SW: 34 mm | galvanised; CrVI-free passivated |
ESNH130M24X300R6 | height: 31,2 mm; SW: 36 mm | galvanised; CrVI-free passivated |
ESNH130M27X300R6 | height: 35,1 mm; SW: 41 mm | galvanised; CrVI-free passivated |
Serie ESNH130
Art.-No. | Dimensions | Material |
---|---|---|
ESNH130M5X80R80Z | height: 6,5 mm; SW: 8 mm | galvanised; CrVI-free passivated |
ESNH130M6X100R80 | height: 7,8 mm; SW: 10 mm | galvanised; CrVI-free passivated |
ESNH130M8X125R80 | height: 10,4 mm; SW: 13 mm | galvanised; CrVI-free passivated |
ESNH130M10X150R8 | height: 13 mm; SW: 16 mm | galvanised; CrVI-free passivated |
ESNH130M12X175R8 | height: 15,6 mm; SW: 18 mm | galvanised; CrVI-free passivated |
ESNH130M14X200R8 | height: 18,2 mm; SW: 21 mm | galvanised; CrVI-free passivated |
ESNH130M16X200R8 | height: 20,8 mm; SW: 24 mm | galvanised; CrVI-free passivated |
ESNH130M18X250R8 | height: 23,4 mm; SW: 27 mm | galvanised; CrVI-free passivated |
ESNH130M20X250R8 | height: 26 mm; SW: 30 mm | galvanised; CrVI-free passivated |
ESNH130M22X250R8 | height: 28,6 mm; SW: 34 mm | galvanised; CrVI-free passivated |
ESNH130M24X300R8 | height: 31,2 mm; SW: 36 mm | galvanised; CrVI-free passivated |
ESNH130M27X300R8 | height: 35,1 mm; SW: 41 mm | galvanised; CrVI-free passivated |
